在汽車行業，高級駕駛輔助系統(ADAS)、網聯車載娛樂系統(IVI)和新興的自動駕駛系統(ADS)等功能，比以往任何時候都更加重要，它們使車輛更安全并改善了駕駛體驗。然而，它們也在帶來新的需求，這些需求不僅增加了復雜性，還使產品開發變得更昂貴和更耗時。
汽車制造商面臨著壓力，不僅要導入最新功能，同時還要控制成本、最大限度地降低功耗并確保電子系統在車輛壽命周期內可靠、安全。滿足這些期望需要新的車內連接方法，尤其是連接傳感器和顯示器與其相關電子控制單元(ECU)之間的物理層接口。
2021年，研究公司Canalys估計，在美國、歐洲、日本和中國等主要市場銷售的新車中，約有三分之一具有ADAS功能。它還預測，到2030年，道路上的所有汽車中有一半將啟用ADAS。

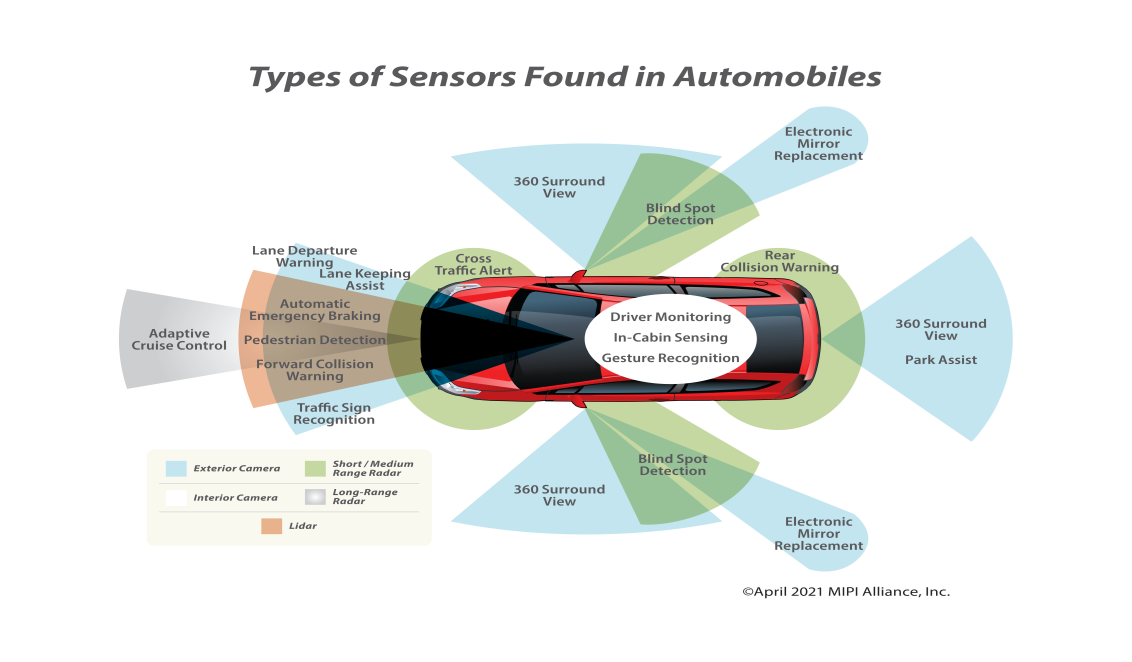

圖1：配備ADAS或ADS的車輛裝有大量的攝像頭和傳感器，可實現360度可視性，從而對車內連接提出了新需求。
高端ADAS可能使用多達12個或更多的攝像頭，以及雷達、激光雷達(LiDAR)和超聲波傳感器，從而實現360度能見度、車道保持輔助、交通標志識別和自動緊急制動等安全功能。許多車輛還配備內部攝像頭來監控駕駛的警覺性。自動駕駛汽車則配備了更多的傳感器，對分辨率和性能的要求也在全面增長。
新的電子功能還需要更多、更大、更高分辨率的顯示器。如今，帶有各種電子儀表、平視顯示器和使用車外攝像頭的虛擬鏡子的數字駕駛艙，已經很普遍。中央堆棧、乘客側和后座顯示器正在不斷改進，以便利用不斷增長的基于云的娛樂、導航和本地信息資源。
研究公司IHS Markit預測，到2026年，34.1%的新乘用車將配備各種數字儀表，41%的中央堆棧顯示器將達到9英寸或更大。IVI顯示器的尺寸通常超過12英寸，分辨率高達3,840×2,160像素。
這些零部件的激增引發了圍繞網絡性能、復雜性和安全性的問題。將更多零部件連接到處理器——通過可能跨越整個車輛的鏈路——增加了網絡的復雜性。傳統上，每個傳感器或顯示單元都有自己的接線連接到相關的ECU，這就增加了線束重量和制造成本。同時，提高圖像捕獲和顯示的分辨率和幀速率，也對OEM提出了挑戰，這就意味著在不增加布線的情況下，要在每條鏈路上提供更高的帶寬。
隨著安全關鍵用例的增長，汽車接口需要通過功能安全特性來滿足行業要求，例如符合ISO 26262標準，以達到汽車安全完整性等級(ASIL)中的B到D級。車載傳感器和ECU之間的連接，需要在車輛的整個生命周期內的所有條件下都受到保護，以防止錯誤或丟失的數據導致駕駛或車輛出錯。從ECU到各種應用中所用顯示器的鏈路也是如此，例如來自備用和停車輔助攝像頭的視頻饋送。
傳感器和顯示器連接的標準化方法，可以幫助制造商滿足這些要求。它可以免除對專有解決方案昂貴、耗時的集成和測試，從而避免新功能導入的延遲?；跇?biāo)準接口的互操作性，也可以讓更多的新從業者進入市場，而讓OEM有更多的供應商可供選擇。
MIPI聯盟透過MIPI汽車SerDes解決方案(MASS)提供了這種方法，這是一個端到端框架，用于具有內置功能安全(以及正在開發的安全性)的可靠、高性能鏈路。MASS通過讓OEM能夠利用A-PHY (首個標準化的非對稱長距離SerDes物理層接口)在車輛上實施通用汽車接口協議，使復雜性大為降低。
作為MASS框架的基礎，A-PHY提供了更高的性能和靈活性，以及安全關鍵型應用所需的可靠性和彈性。其最大下行鏈路數據速率已從A-PHY v1.0中的16Gbps，增加到今年早些時候推出的A-PHY v1.1中的每鏈路32Gbps，而未來路線圖則為64Gbps甚至更高。在v1.1中，最大上行鏈路數據速率也增加了一倍，從100Mbps提高到200Mbps。10-19的超低數據包誤差率和高抗噪性，則可在車輛的整個生命周期內提供可靠的通信保證。
A-PHY等標準化接口可達15m，這樣的接口可以簡化集成，并降低各種架構的網絡成本和復雜性。它支持在車輛任何地方的邊緣零部件和ECU之間建立鏈路，從而無需在短距離接口(例如MIPI C-PHY或MIPI D-PHY)和專有的長距離接口之間使用“橋接”處理器。A-PHY還支持制造商通過一根電纜將多套設備以菊花鏈方式連接到一個ECU。
A-PHY通過適配層支持多種現有接口協議，并且可以在各種拓?fù)浜团渲弥袑?shí)現，A-PHY v1.1增加了這種靈活性以支持更多類型的實現。

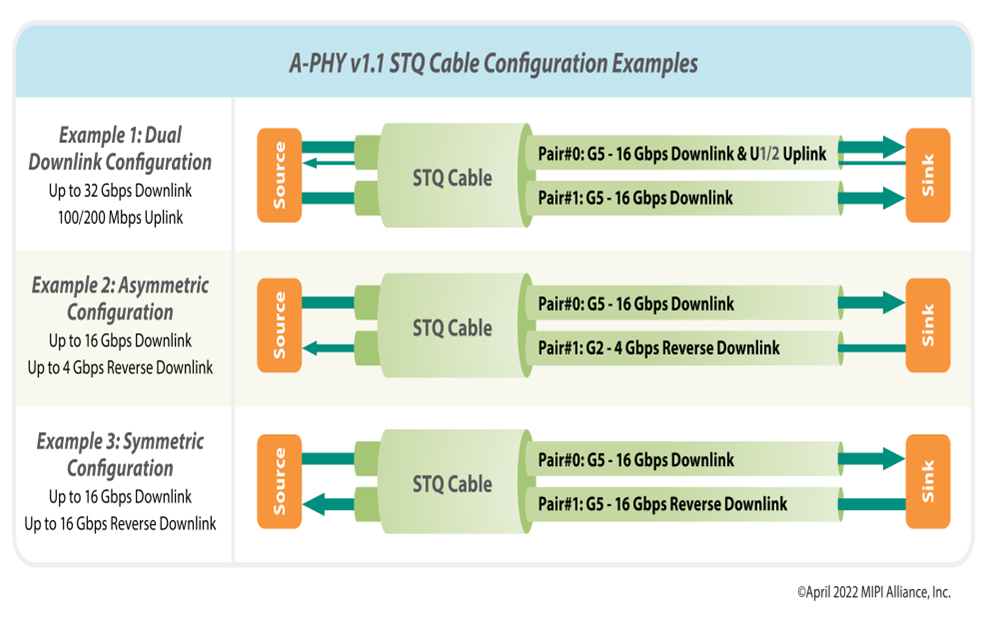

圖2：A-PHY v1.1增加了A-PHY的靈活性，支持Star Quad (STQ)電纜的使用。通過三個新的配置選項，OEM可以利用更多方式滿足連接需求。
A-PHY v1.1中增加了對Star Quad電纜的支持，這是一種具有兩個差分對的屏蔽電纜，如圖3所示。

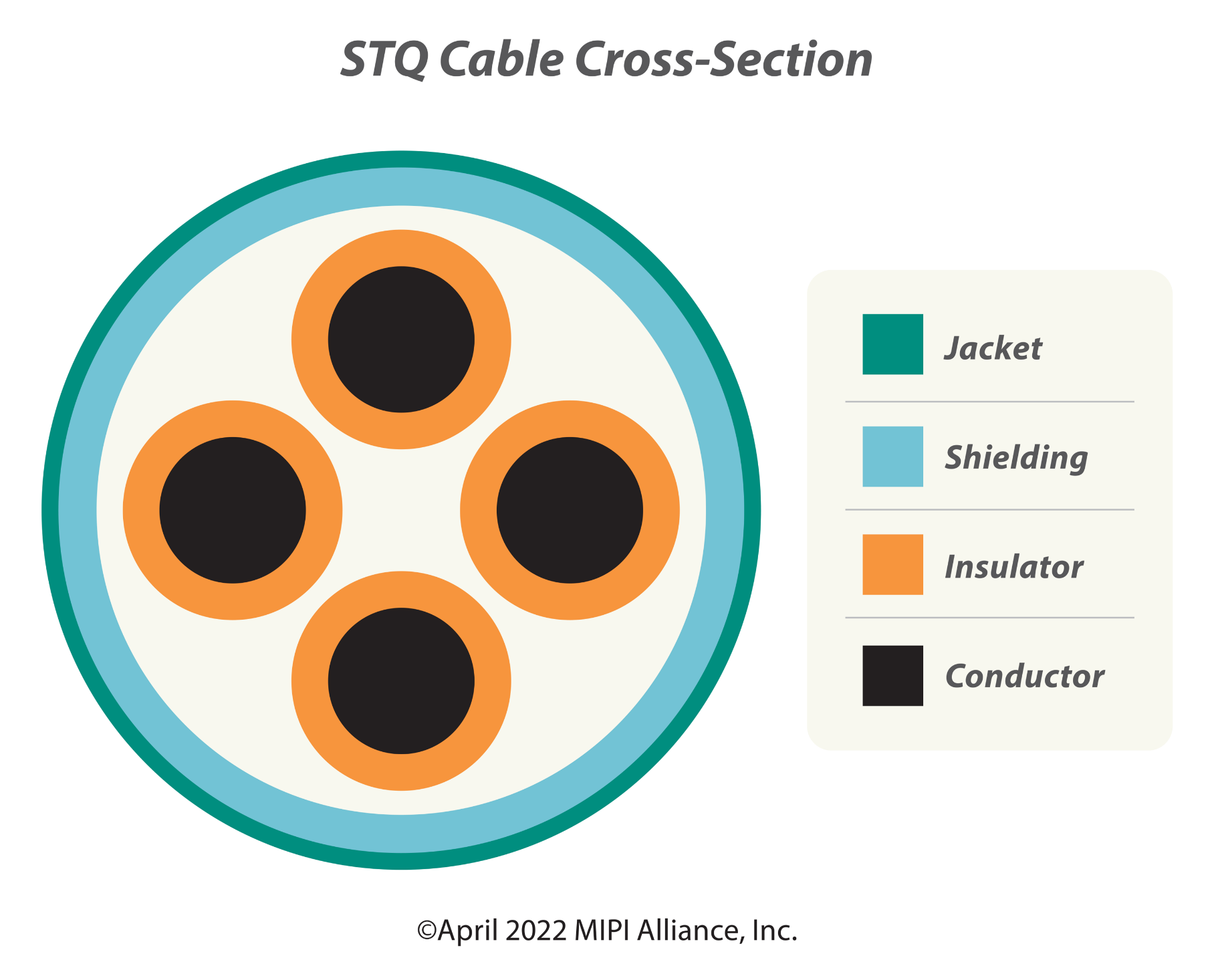

圖3：Star Quad電纜橫截面示意圖。
它支持三種新配置：
雙下行鏈路配置，使用STQ電纜中的兩對導線來實現32Gbps的下行鏈路速率；
具有16Gbps下行鏈路和4Gbps反向鏈路的非對稱選項，可實現雙向高速數據傳輸。因此一根電纜可以服務成對的設備，例如共置攝像頭和顯示器；
對稱配置，通過一根STQ電纜提供16Gbps下行鏈路和16Gbps反向下行鏈路。
通過對低速齒輪提供PAM4編碼(支持窄帶寬、低于1GHz的操作)，A-PHY v1.1還支持制造商使用現有平臺上的傳統電纜或新平臺上的低成本電纜類型遷移到A-PHY。
A-PHY具有多種內置功能安全特性，包括循環冗余校驗(CRC)、用于檢測數據包丟失的8位消息計數器，以及用于檢測通信丟失的超時監視器。此外，其獨特的重傳方案(RTS)，可恢復損壞的數據包，以實現穩定的連接，從而提高抗噪能力，并最大限度地減少數據包誤差。另外，MASS框架還包括協議棧上層功能安全的附加功能。
MIPI A-PHY等標準化接口將繼續以更高的帶寬和更大的靈活性向前發展，這將使制造商能夠在滿足未來互聯、自主、共享和電動的汽車車型新要求的同時，享有更多的可能性。
